環(huán)氧玻璃鱗片防腐涂料的產(chǎn)品適用和該怎樣施工的簡單介紹

 環(huán)氧玻璃鱗片防腐涂料的產(chǎn)品適用和該怎樣施工的簡單介紹

環(huán)氧玻璃鱗片防腐涂料是玻璃鱗片防腐涂料的其中一種，它主要是由環(huán)氧樹脂，另外加入玻璃鱗片防沉劑等其他粉料混合制成。

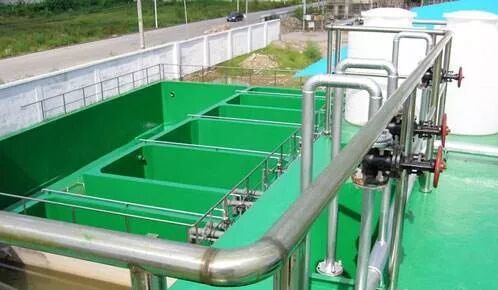

環(huán)氧玻璃鱗片防腐涂料主要適用于水下鋼管及埋入地下的其他材料，同樣用于混凝土等結(jié)構(gòu)的防滲漏及作為耐磨、防滑層。也適用于鋼質(zhì)油、水、煤氣儲罐及化工容器的內(nèi)外壁防腐，環(huán)氧煤瀝青玻璃鱗片涂料因含有煤瀝青，黑色，只適用于原油、重油、污水、煤氣儲罐及化工容器的內(nèi)外壁防腐，不適用于淺色石油產(chǎn)品、苯類溶劑及飲用水儲罐的內(nèi)壁防腐。無溶劑環(huán)氧玻璃鱗片防腐涂料適用于各種嚴酷腐蝕環(huán)境下鋼結(jié)構(gòu)或混凝土的長效防腐保護，如地下、水中、污水池及與某些化學(xué)介質(zhì)接觸的基材等等。

特別適用于通風(fēng)不良環(huán)境下施工，可替代玻璃鋼及橡膠襯里或作為襯貼玻璃布的膠料，施工及維修方便.

玻璃鱗片防腐涂料該怎樣施工

1、較低的滲透率，玻璃鱗片膠泥、涂料，抗水蒸汽率高，比普通的環(huán)氧樹脂膠泥、涂料高6-15倍，比普通的環(huán)氧玻璃鋼FRP高4倍。

2、玻璃鱗片腐蝕性能好，由于玻璃鱗片膠泥采用基體樹脂是高性能的乙烯基樹脂，乙烯基樹脂具有比環(huán)氧樹脂更好的耐高溫，耐腐蝕性能。

3、玻璃鱗片膠泥，具有較強粘接強度，與鋼板粘接強度≥2.0mpa，與混凝土粘接強度≥2.5mpa，因此玻璃鱗片膠泥襯層涂層，不易產(chǎn)生龜裂，分層，脫層或剝離。附著力和沖擊強度好，從而保證了良好耐腐蝕性。　　

4、耐高溫、耐熱沖擊性能好，涂層中含有很多玻璃鱗片，因此消除了涂層和鋼鐵之間的線膨脹系數(shù)的差別，玻璃鱗片線膨脹率11.5x10-6/℃，鋼鐵線膨脹率12x10-6/℃，二者之間較相似，使鱗片膠泥適應(yīng)溫度驟變重腐蝕的環(huán)境，如電力系統(tǒng)中FGD，在某些非正常情況下，F(xiàn)GD的某些階段溫度可達到200-250℃，我們進行耐熱沖擊試驗，把涂有玻璃鱗片膠泥鋼板放在100℃沸水和0℃冰水各1小時，經(jīng)100次溫度驟變試驗后沒有出現(xiàn)異�，F(xiàn)象�！　�

5、耐磨性能好，玻璃鱗片膠泥固化后，硬度較高，耐磨性好，玻璃鱗片膠泥耐磨性，如收到機械損傷時，玻璃鱗片膠泥也是局部的，可以及時修復(fù)�！　�

6、施工方便，質(zhì)量容易保證，固體含量高，一次施工可達到1-1.5mm，涂層使用幾年后，若出現(xiàn)損壞的情況，只需做簡單的處理，并可持續(xù)使用而不受影響性能�！　�

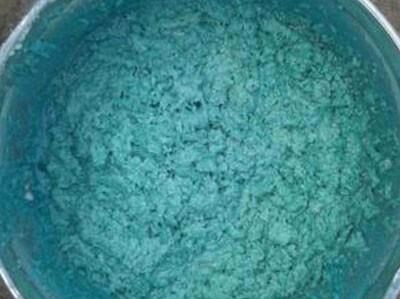

玻璃鱗片樹脂防腐材料主要由分散不連續(xù)的玻璃鱗片及粘稠樹脂，經(jīng)專用設(shè)備混合而成的膠泥狀復(fù)合材料。故它的施工作業(yè)是通過施工者用抹子，灰刀等工具按一定厚度要求涂抹到被防護表面，在經(jīng)除泡滾除泡，壓實、壓光，且使玻璃鱗片按一定方向折壓排列后固化成型的，其施工作業(yè)類似于建筑抹灰作業(yè)。但由于樹脂與水泥材料的特性不同，應(yīng)用目的亦不同，故其涂抹作業(yè)較之抹灰又提出了更高更難的要求。
