玻璃鱗片膠泥防腐施工方案具體介紹

玻璃鱗片膠泥防腐施工方案具體介紹

    　一、防腐施工前準(zhǔn)備：

         施工前必須對施工人員進(jìn)行安全教育，講解玻璃鱗片膠泥施工方法，注意領(lǐng)會(huì)操作要領(lǐng)，現(xiàn)場要配備防火設(shè)施，安裝通風(fēng)設(shè)施，因使用材料大部分為有毒、有害材料，為防止施工人員中毒，施工人員必須穿戴防護(hù)工作服，戴防毒口罩，手套，要樹立良好的自我保護(hù)觀念。

 　　二、基層除銹處理：

         采用噴砂處理，表面處理要達(dá)到國標(biāo)2.5級，表面要達(dá)到無銹跡，無氧化鐵皮，表面紋深0.5-0.7微米，表面要泛白，無油跡，水跡出現(xiàn)。

       三、涂刷玻璃鱗片底涂：

       噴砂完畢后，要在四小時(shí)內(nèi)立即刷涂一道玻璃鱗片底涂，目的是封閉基層，防止反銹。配制底涂時(shí)要嚴(yán)格按照配比方法及配量比，配量比要隨環(huán)境溫度及時(shí)增減。在環(huán)境溫度20℃左右時(shí)，要控制在每公斤底涂加入40-50ml促進(jìn)劑，攪拌均勻后，在加入40-50ml固化劑，在進(jìn)行攪拌。攪拌均勻后，放置2-3分鐘，即可涂裝，開始涂刷，涂刷要有方向性，先立刷，后橫刷，不得漏涂及表面有流淌現(xiàn)象，這樣底涂涂層固化時(shí)間調(diào)整為4-5小時(shí)。下一道工序施工前，底涂必須養(yǎng)護(hù)12-24小時(shí)，才能進(jìn)行下道工序施工。

     四、玻璃鱗片膠泥施工：

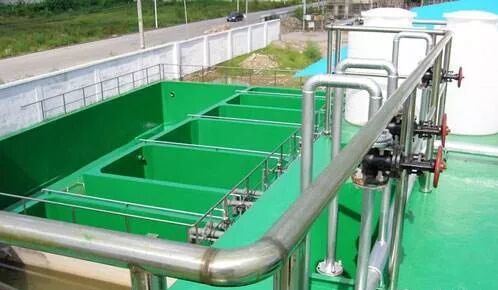

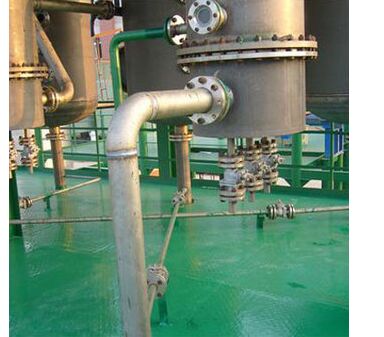

       玻璃鱗片膠泥施工必須確認(rèn)底涂固化后才能開始施工，玻璃鱗片膠泥施工要有一定的方向性，要順方向施工，不得逆反，表面涂層厚度要均勻，不得有隆起，凹陷，外觀要平整，一致。

      玻璃鱗片膠泥的配制，要有專門的配料工，能夠熟練掌握配料比例，要有良好的責(zé)任心。如環(huán)境溫度在20℃左右時(shí)，促進(jìn)劑的加入量是每公斤30-40ml，固化劑的加入量與促進(jìn)劑相同，二者依次加入后，膠泥的固化時(shí)間在2-4小時(shí)之內(nèi)即可固化。玻璃鱗片膠泥涂裝時(shí)，應(yīng)采用饅刀刮抹工藝，用手工饅刀刮成0.5-1㎜厚的玻璃鱗片膠泥層。每道膠泥層，必須在前一道膠泥層固化后，才可進(jìn)行刮抹第二道膠泥，以此類推達(dá)到設(shè)計(jì)中要求的厚度。

　　在膠泥固化之前，用壓平劑(苯乙烯）在膠泥表面進(jìn)行滾壓，表面壓平無毛刺即可。

          五、FRP增強(qiáng)（乙烯基玻璃鋼增強(qiáng)）在脫硫系統(tǒng)中，如脫硫塔中的噴淋層需要做耐磨處理，在乙烯基玻璃鱗片膠泥涂層施工完畢后，在涂層表面進(jìn)行乙烯基玻璃鋼增強(qiáng)，增強(qiáng)厚度為2㎜。用乙烯基樹脂做粘接劑，中堿玻璃纖維布做增強(qiáng)材料，經(jīng)手糊工藝，自然固化。固化完全后，在表面涂刷二道乙烯基耐磨涂層。

　　  六、乙烯基玻璃鱗片膠泥的施工配料表：

          施工配料表：主劑（乙烯基玻璃鱗片膠泥）100%促進(jìn)劑          2-4%固化劑          2-4%環(huán)境溫度在25℃時(shí)七、乙烯基玻璃鱗片涂層厚度：

         煙道部分在脫硫系統(tǒng)中鱗片膠泥厚度為3㎜，脫硫塔部分鱗片膠泥厚度為5㎜（膠泥3㎜+FRP玻璃鋼2毫米）。

        七、鱗片膠泥涂層固化時(shí)間：

         在環(huán)境溫度20℃左右時(shí)，促進(jìn)劑和固化劑的加入量為4%，固化時(shí)間在2-4小時(shí)之內(nèi)，膠泥和玻璃鋼的養(yǎng)護(hù)時(shí)間不得低于12-24小時(shí)，雨雪天氣濕度太大，不宜施工。調(diào)整玻璃鱗片膠泥固化的時(shí)間，應(yīng)隨環(huán)境溫度、天氣變化而隨時(shí)調(diào)整促進(jìn)劑和固化劑的加入量。

        八、玻璃鱗片膠泥質(zhì)量驗(yàn)收：

       玻璃鱗片膠泥整體外觀平整、光潔、無氣泡、無固化不全等現(xiàn)象，電火花儀檢測2000-4000伏，無電火花產(chǎn)生視為合格。如有局部電火花產(chǎn)生，應(yīng)及時(shí)修整加固，增厚玻璃鱗片涂層。玻璃鱗片膠泥涂層厚度檢測，應(yīng)用電磁測厚儀檢測，檢測厚度與設(shè)計(jì)要求厚度正負(fù)0.5.
